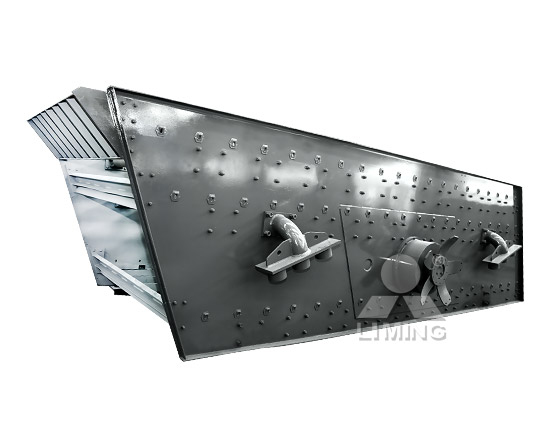

YKN系列振動篩
- 進料粒度:400mm
- 產量:70-1650t/h
- 成品粒度:機制砂成品
- 適用硬度:常見礦石
- 產品熱度:★★★★★
產品簡介
YKN系列圓振動篩是在二十多年振動篩設計經驗基礎上，結合國際的振動篩制造技術開發成功的高強度大激振力的圓振動篩。適用于處理含水分不大于5%、塊度大、散密度大的各種礦石、巖詳細 >>
產品別名：YKN系列振動篩,高強度大激振力的圓振動篩
-
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
型號 篩網面積（m²） 安裝傾角（°） 篩孔尺寸 最大篩分粒徑 振動次數（r/min） 雙振幅 裝機功率（kW) 處理能力（t/h） 2YKN1860 2×10.8 20 5~150 400 800-900 5~9 22 70~400 3YKN1860 3×10.8 20 5~150 400 800-900 5~9 22 70~400 4YKN1860 4×10.8 20 5~150 400 800-900 5~9 30 70~400 2YKN2160 2×12.6 20 5~150 400 800-900 7~11 30 100~600 3YKN2160 3×12.6 20 5~150 400 800-900 7~11 37 100~600 4YKN2160 4×12.6 20 5~150 400 800-900 7~11 45 100~600 2YKN2460 2×14.4 20 5~150 400 800-900 7~11 30 150~850 3YKN2460 3×14.4 20 5~150 400 800-900 7~11 37 150~850 4YKN2460 4×14.4 20 5~150 400 800-900 7~11 45 150~850 2YKN3075 2×21.6 20 5~120 300 700-900 7~10 2×45 200~1200 3YKN3075 3×21.6 20 5~120 300 700-900 7~10 2×45 200~1200 2YKN3672 2×25.92 20 5~120 300 700-900 7~10 2×45 240~1650 3YKN3672 3×25.92 20 5~120 300 700-900 7~10 2×45 240~1650
-
結構優化
運用有限元分析技術對篩框進行優化計算；側板采用整體折彎件，不易產生焊接裂紋；激振器通過調整副偏心塊的數量，便可以滿足不同激振力要求，適應不同振幅的要求。
維修方便
該系列振動篩采用同步齒形帶結構，與齒輪同步器相比，重量輕，維修方便；激振器采用外置式塊偏心結構，比軸偏心振動器裝拆方便，維修更容易；激振器之間用萬向節聯接，安裝更換靈活。
運行穩定
電機與激振器聯接采用撓性聯軸器，使力矩的傳動沒有軸向力的傳遞，從而運行更加穩定。
-
YKN系列振動篩主要由電機傳動部，中間軸部件，撓性聯軸器，激振器組件，篩框組件等部分組成。
YKN系列振動篩采用偏心塊作激振源來帶動篩體作圓振動，其工作原理是：篩框通過彈性支撐在底座（或基礎）上，偏心塊件安裝在軸上，軸通過軸承和軸承座安裝在篩框的側板上，主軸旋轉時帶動偏心塊旋轉，偏心塊產生的慣性力迫使篩框產生振動。隨著電動機連續運行，篩機作近似圓軌跡運動，實現篩分作業。
-
